产品中心
七大系列管道支吊架产品，覆盖低温保冷、高温隔热、弹簧支吊、承重支座、管夹紧固、容器人孔与 U 型螺栓，服务工业与民用管道全场景。
七大产品系列
从低温保冷到高温隔热，从弹簧支吊到管夹紧固，覆盖工业与民用管道支吊架全场景。
需要完整产品参数与图纸？
下载《倍利管道支吊架产品样册》PDF，含七大系列产品、执行标准与典型规格，便于招标、设计与选型参考。
低温管道保冷支撑系统
用于 LNG、液氧、乙烯、冷冻水等低温管道的保冷支撑，阻断冷桥、防止外表面结露与冻伤。由承重鞍座、聚氨酯（PU）/ 聚异氰脲酸酯（PIR）保冷层与外包不锈钢 / 铝合金保护层组成，保冷、承重、防腐一体。
HG/T 21629 GB/T 11790 SH/T 3518
主要产品
- 轴向 / 径向保冷管托、长输低温管托
- 固定 / 滑动 / 导向型保冷支座
- 不锈钢 / 铝合金外保护壳
- 配套导向块、限位件
保冷管托常见参数
具体规格需根据管道外径、介质温度与保冷厚度确定，以下为常见范围。
| 项目 | 常见规格 / 参数 | 说明 |
|---|---|---|
| 适用管径 | DN25 – DN1200 | 低温工艺管道 |
| 保冷层 | PU / PIR，厚度 50 – 200 mm | λ ≤ 0.024 W/(m·K) |
| 鞍座材质 | Q235B / Q345B / 304 | 按介质选材 |
| 外保护层 | 不锈钢 / 铝合金薄板 | 防冷桥设计 |
| 适用温度 | -196 ℃ – 常温 | LNG 至冷冻水 |
| 表面处理 | 防锈漆 / 热浸镀锌 | 按需定制 |

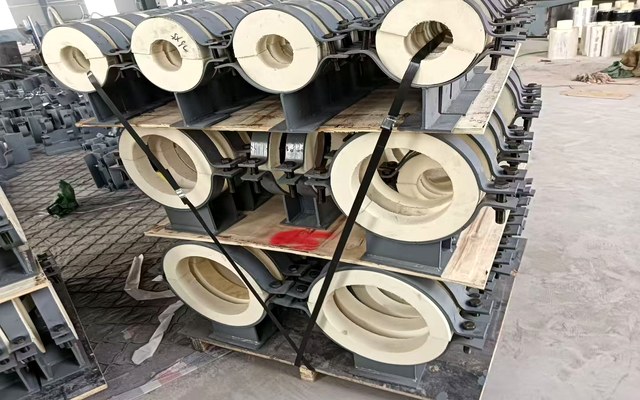

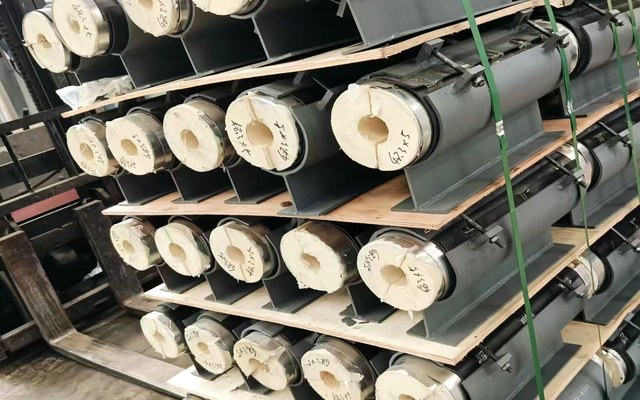

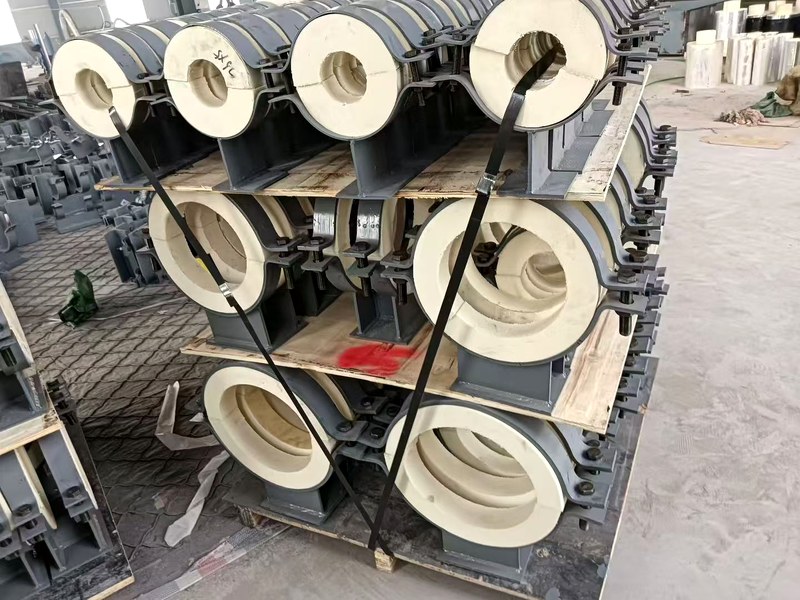

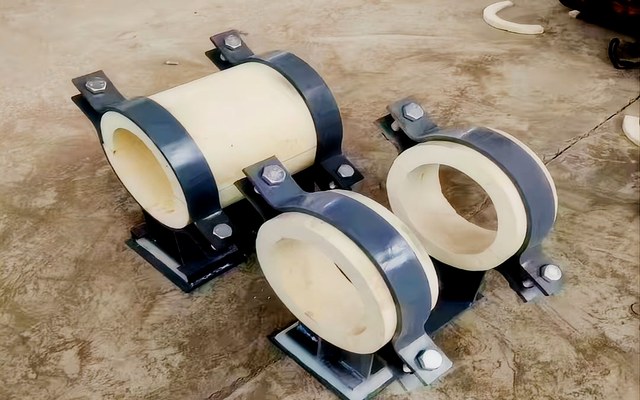

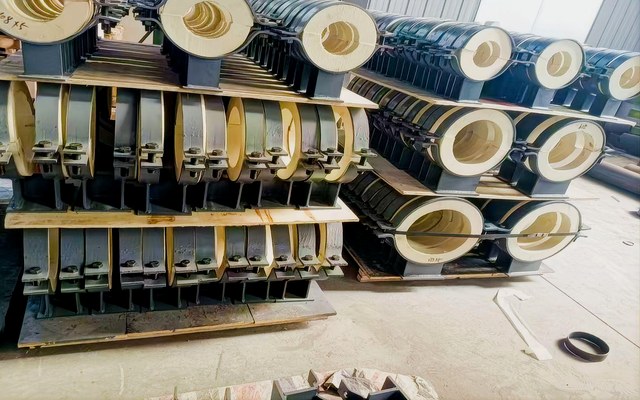

保冷管托产品实拍
高温蒸汽 / 热力管道隔热支撑
用于蒸汽、高温热水、热网等热力管道的隔热支撑，减少热量损失与热桥传递，降低外表面温度、改善管廊环境并节约能耗。由承重件、隔热层（纳米绝热 / 硅酸钙 / 蛭石）与金属外护组成。
GB/T 4272 CJJ/T 81 GB 50264
主要产品
- 高温蒸汽隔热管托
- 热水 / 热网隔热支座
- 纳米绝热复合管托
- 导向 / 限位隔热支座
蒸汽管道隔热管托常见参数
具体规格需根据介质温度与管径确定，以下为常见范围。
| 项目 | 常见规格 / 参数 | 说明 |
|---|---|---|
| 适用温度 | ≤ 600 ℃ | 蒸汽 / 热网 |
| 适用管径 | DN50 – DN1200 | 主蒸汽 / 供热 |
| 隔热层 | 纳米板 / 硅酸钙 / 蛭石 | 按需组合 |
| 外保护层 | 铝合金 / 不锈钢 | 搭接密封 |
| 表面温度 | ≤ 环境温度 + 25 ℃ | 防烫伤设计 |
| 承重方式 | 固定 / 滑动 / 导向 | 按管系布置 |

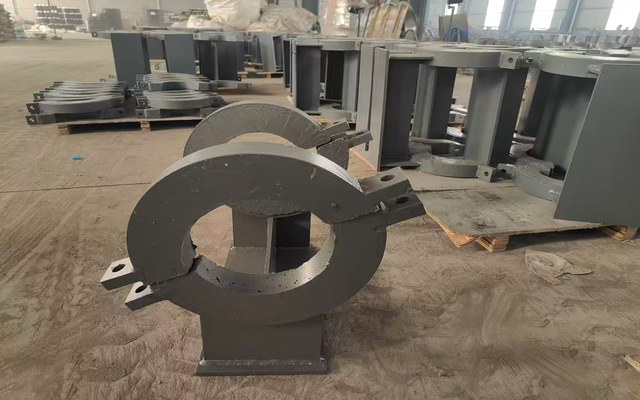

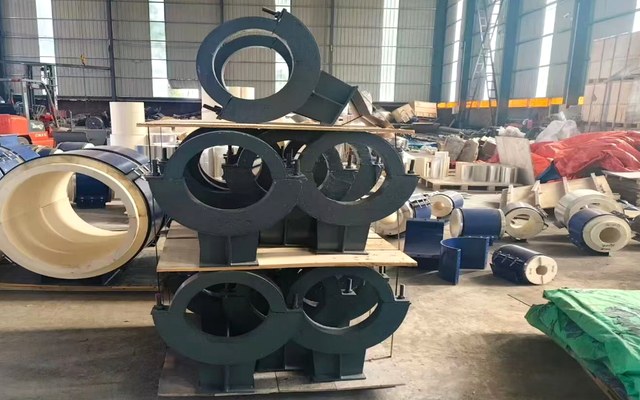

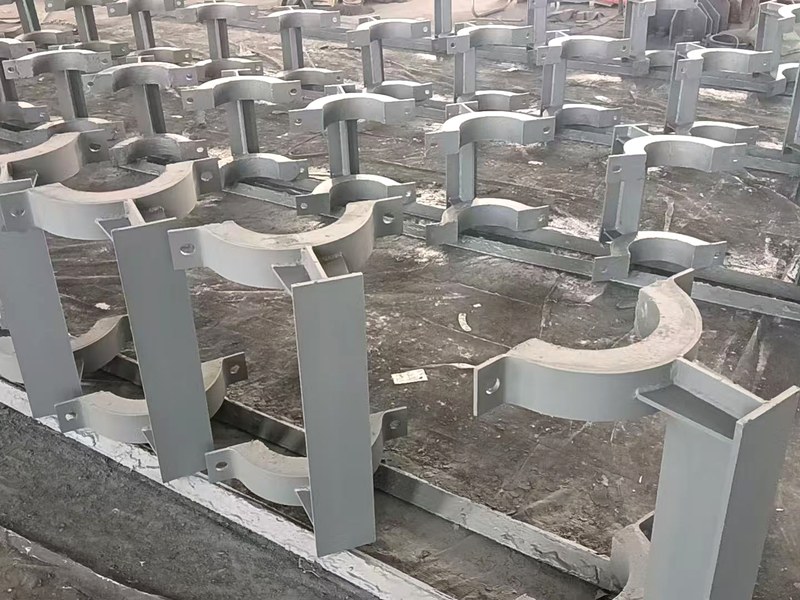

蒸汽隔热管托产品实拍
恒力 / 可变弹簧支吊架
用于有热位移的工业管道，吸收管道热胀冷缩产生的位移，平衡并传递荷载至生根点。含恒力弹簧支吊架（荷载变化率 ≤ 25%）与可变弹簧支吊架，按管道力学计算书选型。
GB/T 17116.1-2018 JB/T 8130 DL/T 1113
主要产品
- 恒力弹簧支吊架（平式 / 立式）
- 可变弹簧支吊架（吊板 / 支吊型）
- 整定、锁定与荷载标记
- 配套连接耳、拉杆、花篮
弹簧支吊架常见参数
具体规格需按管道计算书选型，以下为常见范围。
| 项目 | 常见规格 / 参数 | 说明 |
|---|---|---|
| 工作载荷 | 0 – 300 kN | 可定制更大 |
| 位移范围 | 0 – 300 mm | 垂直 / 水平 |
| 荷载变化率 | ≤ 25%（恒力） | GB/T 17116 |
| 材质 | Q235B / Q345B / 合金钢 | 按温度选材 |
| 表面处理 | 防锈漆 / 热浸镀锌 / 喷塑 | 高温区特殊涂层 |
| 配套文件 | 荷载-位移曲线、合格证 | 随货提供 |

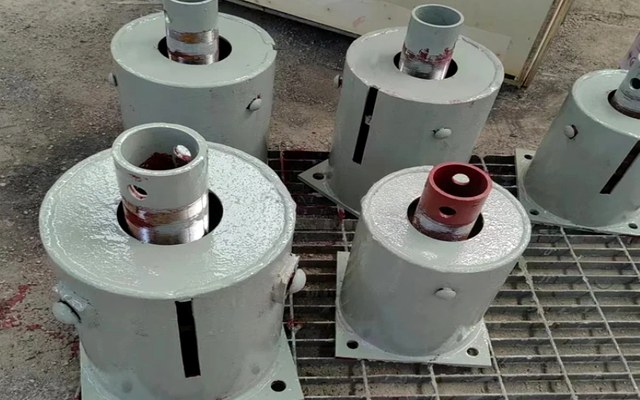

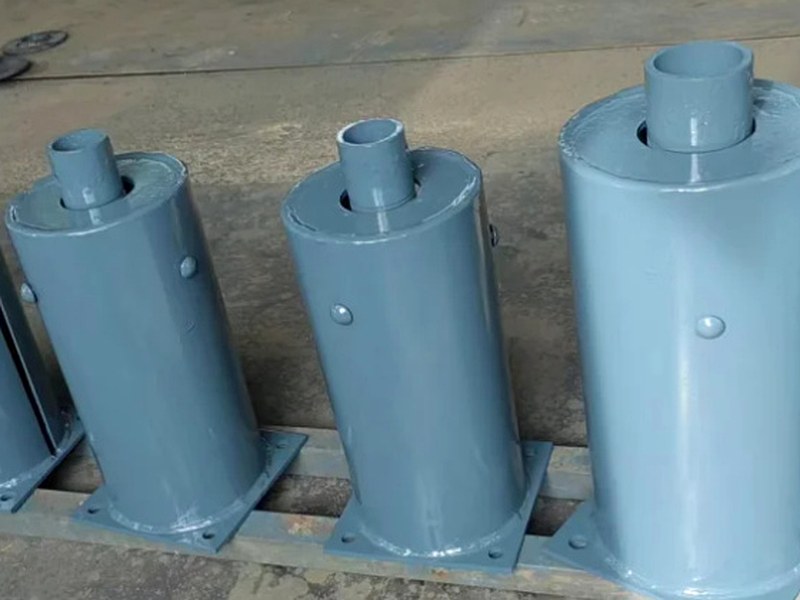

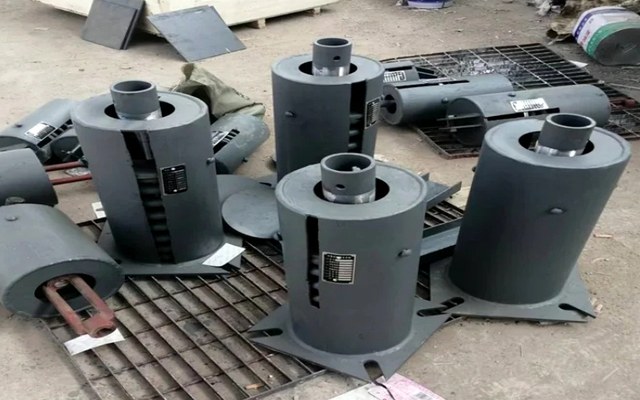

弹簧支吊架产品图
欧姆管夹、U 型管夹与紧固件
与支吊架配套的管道紧固件，包括欧姆管夹、U 型管夹、P 型管夹、重型管束、槽钢锁扣与连接件，用于固定管道、约束位移。支持 Q235B / Q345B / 304 / 316 材质及热浸镀锌、达克罗等表面处理。
MSS SP-58 MSS SP-69 GB/T 97.1
主要产品
- 欧姆管夹、P 型 / U 型管夹
- 重型管束、橡胶垫层管夹
- 槽钢锁扣、连接件、铰链接头
- 锚栓、化学锚栓、膨胀螺栓
管夹常见参数
具体规格需根据管径、荷载与防腐要求确定，以下为常见范围。
| 项目 | 常见规格 / 参数 | 说明 |
|---|---|---|
| 适用管径 | DN15 – DN1000 | 按管道外径选型 |
| 类型 | 欧姆 / U 型 / P 型 / 重型管束 | 按固定方式选型 |
| 材质 | Q235B / Q345B / 304 / 316 | 按腐蚀环境选材 |
| 表面处理 | 热浸镀锌 / 达克罗 / 环氧 | 地下、潮湿优先镀锌 |
| 橡胶垫 | 耐油 / 耐候橡胶 | 减振、绝缘 |
| 配套 | 螺栓、螺母、锁扣 | 与支架系统通用 |

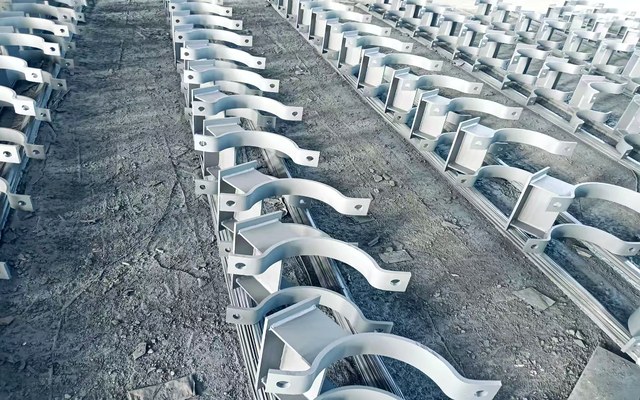

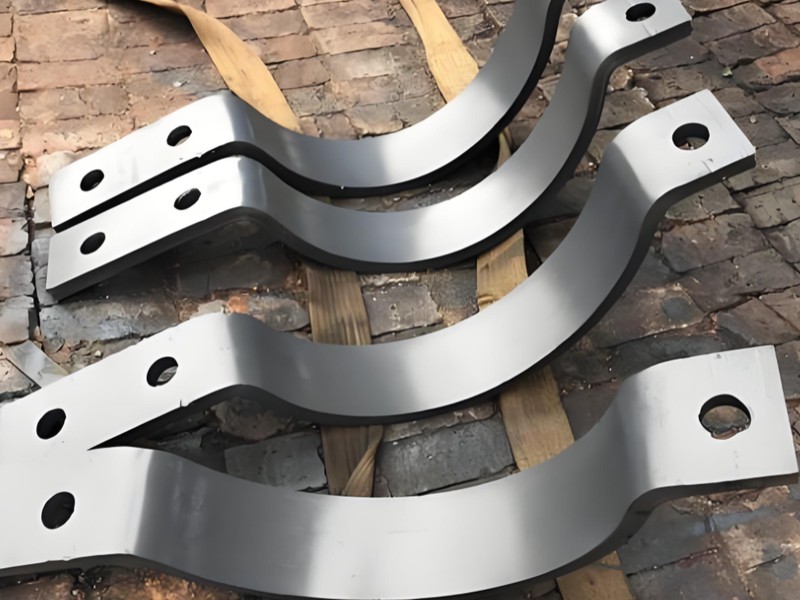

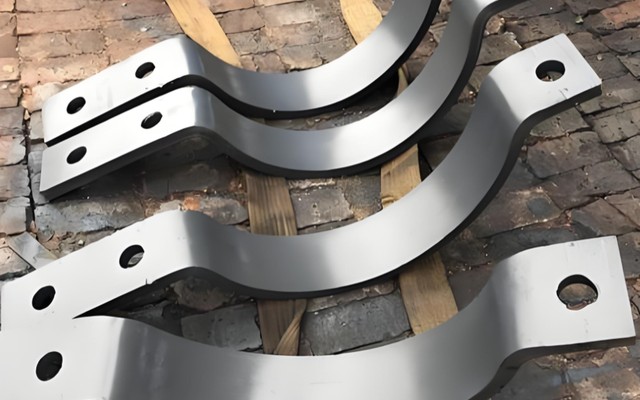

管夹产品实拍
容器 / 储罐快开人孔
用于压力容器、储罐、反应釜及管道的检修通道，便于人员进出与内部维护。提供回转盖、水平吊盖、垂直吊盖等多种结构形式，可配快开机构与安全防护装置。
HG/T 21515 HG/T 21516 NB/T 47003 GB/T 150
主要产品
- 回转盖人孔、水平吊盖人孔
- 垂直吊盖人孔、常压人孔
- 快开人孔、带呼吸阀人孔
- 配对法兰、密封垫片、紧固件
人孔常见参数
具体规格需根据容器设计压力、温度与介质确定，以下为常见范围。
| 项目 | 常见规格 / 参数 | 说明 |
|---|---|---|
| 公称直径 | DN450 – DN600 | 常用检修人孔 |
| 公称压力 | PN6 – PN25 | 按容器压力 |
| 材质 | Q235B / Q345R / 304 / 316 | 按介质选材 |
| 密封面 | 突面（RF）/ 平面（FF） | 配缠绕垫片 |
| 结构形式 | 回转盖 / 吊盖 / 快开 | 按工况选择 |
| 标准 | HG/T 21515、NB/T 47003 | 可按图定制 |

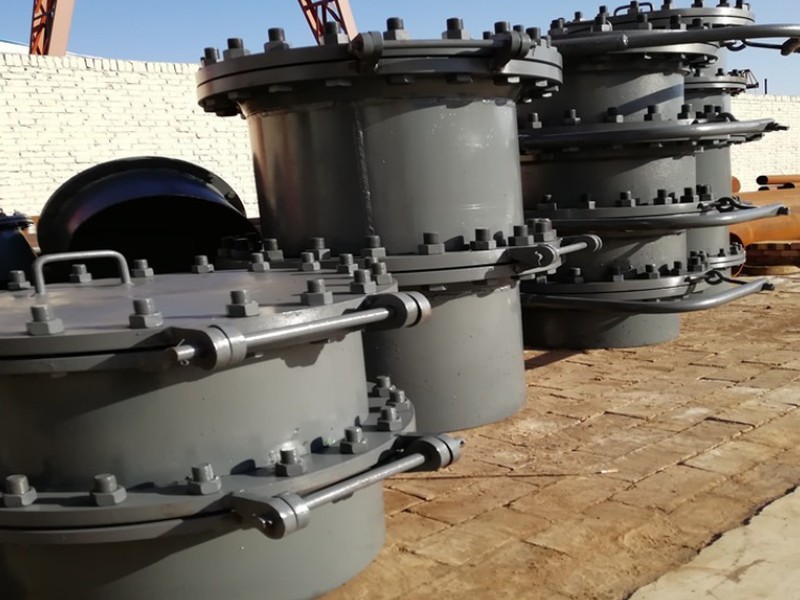

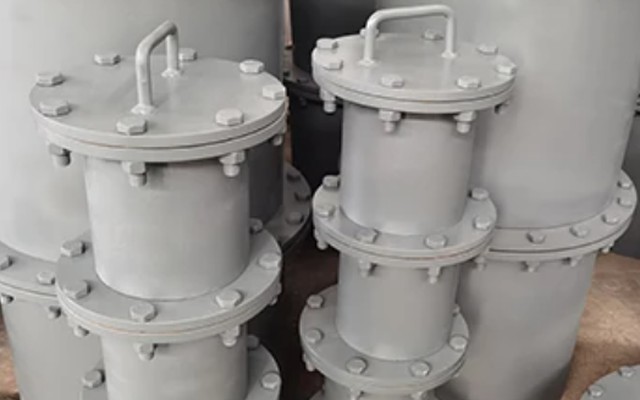

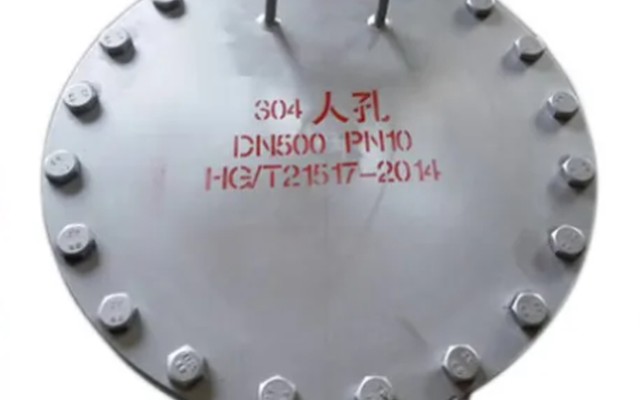

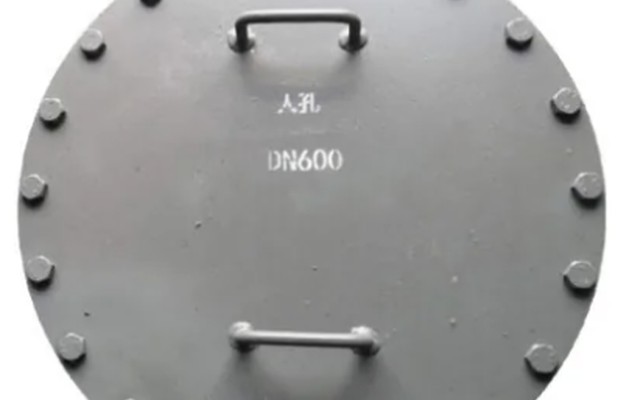

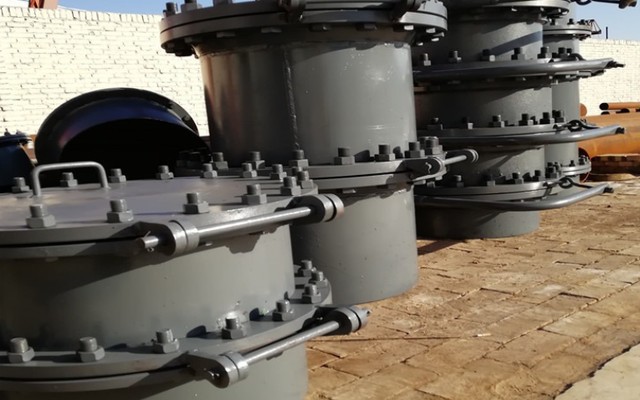

人孔产品图
滑动 / 固定 / 导向管道支座
支撑管道自重并约束位移的基础件，按管系受力分为滑动支座、固定支座、导向支座与滚动支座。可配聚四氟乙烯滑板降低摩擦，适配长输管线、厂区管架与设备接口。
GB/T 17116 HG/T 21629 GB 50235
主要产品
- 滑动支座、导向支座
- 固定支座、焊接支座
- 滚动支座、聚四氟乙烯滑板支座
- 配套管托、肋板、锚栓
管道支座常见参数
具体规格需按管系受力与位移确定，以下为常见范围。
| 项目 | 常见规格 / 参数 | 说明 |
|---|---|---|
| 型式 | 滑动 / 固定 / 导向 / 滚动 | 按管系布置 |
| 适用管径 | DN25 – DN2000 | 长输 / 厂区管架 |
| 设计荷载 | 按需计算 | 轴向 / 侧向 |
| 材质 | Q235B / Q345B / 20# | 按温度选材 |
| 滑板 | 聚四氟乙烯 / 不锈钢 | 降低摩擦系数 |
| 表面处理 | 防锈漆 / 热浸镀锌 | 按需定制 |

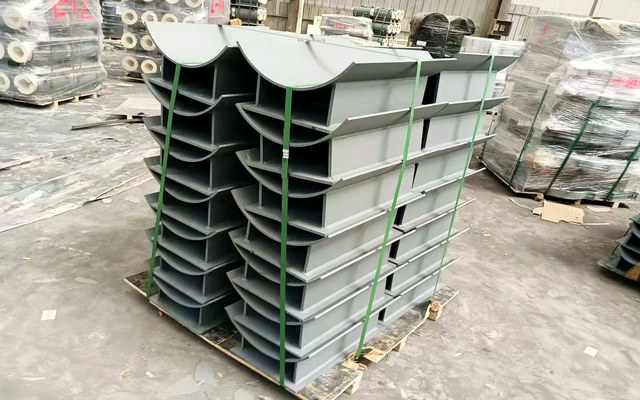

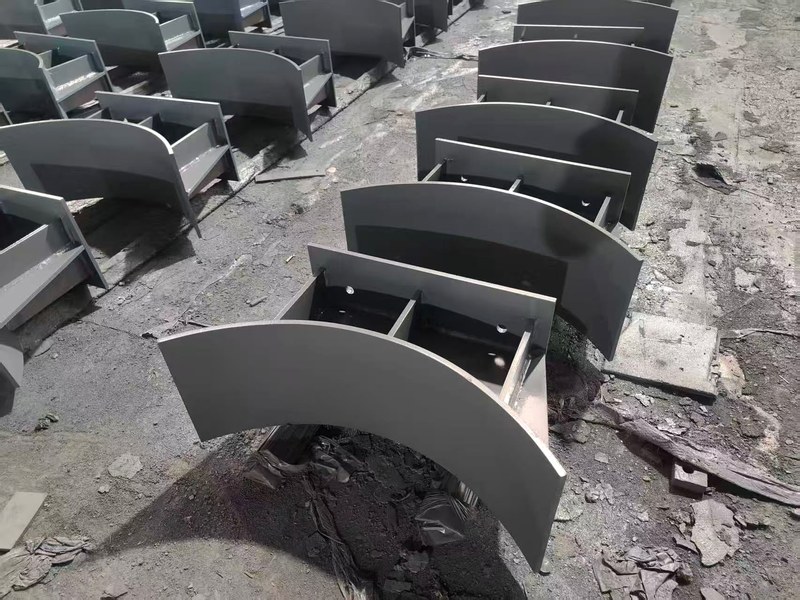

管道支座产品实拍
管道固定用 U 型螺栓
用于管道的固定与支撑，将管道通过管卡、U 型螺栓紧固于梁、墙或支架上，约束竖向与侧向位移。按管径配车制螺纹，可配橡胶垫层保护管外防腐层。
GB/T 5782 MSS SP-69 JB/ZQ 4321
主要产品
- 碳钢 / 不锈钢 U 型螺栓
- 配管卡、橡胶垫的紧固组件
- 双头螺栓、地脚螺栓
- 螺母、垫圈、防松件
U 型螺栓常见参数
具体规格需根据管径与紧固要求确定，以下为常见范围。
| 项目 | 常见规格 / 参数 | 说明 |
|---|---|---|
| 规格 | M6 – M48 | 按管卡尺寸 |
| 适用管径 | DN15 – DN1000 | 配相应管卡 |
| 材质 | Q235B / 35# / 304 / 316 | 按腐蚀环境选材 |
| 螺纹 | 粗牙 / 细牙，A/B 级 | 按标准 |
| 表面处理 | 热浸镀锌 / 达克罗 / 不锈钢 | 地下、潮湿优先 |
| 配套 | 管卡、螺母、橡胶垫 | 成套供货 |

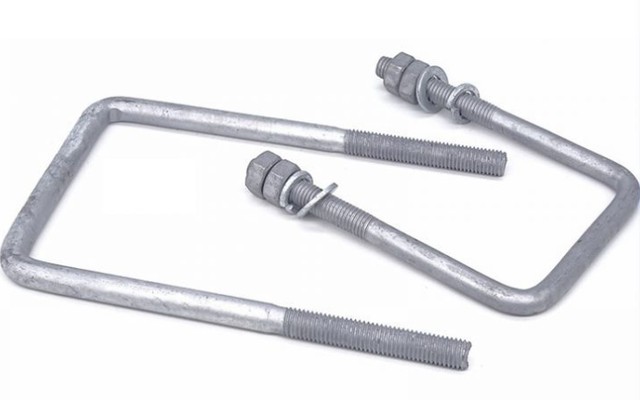

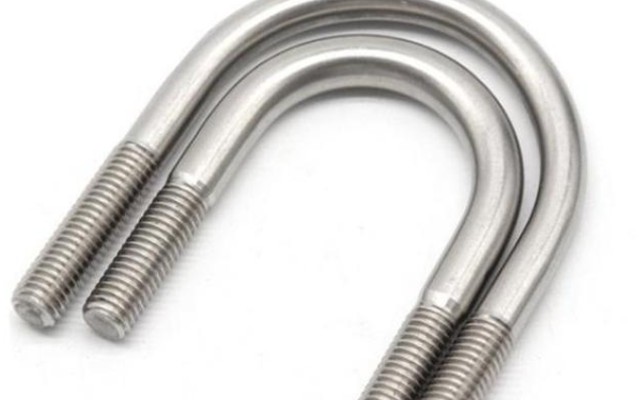

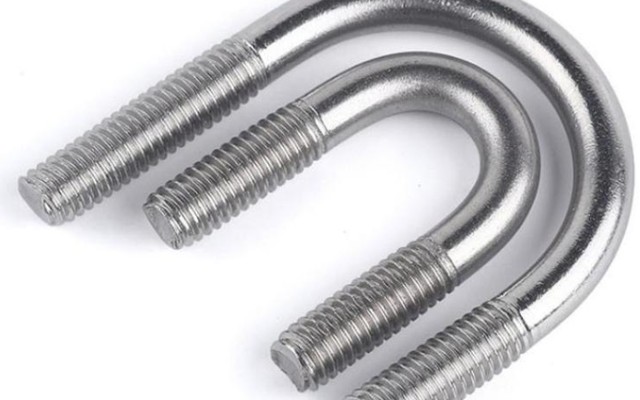

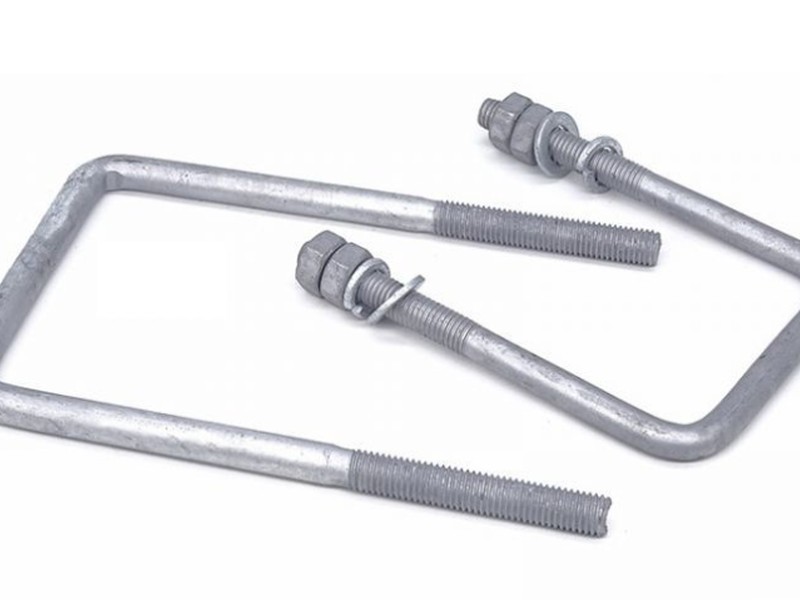

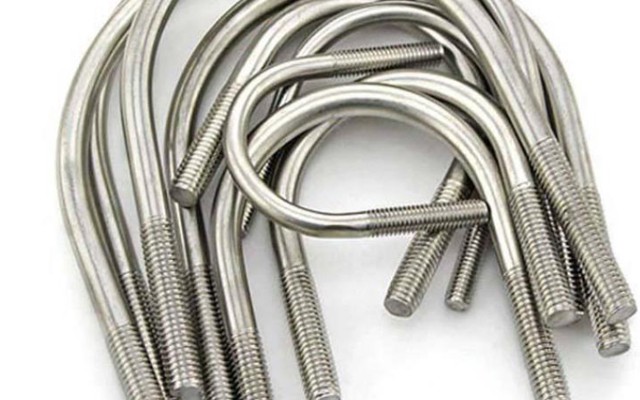

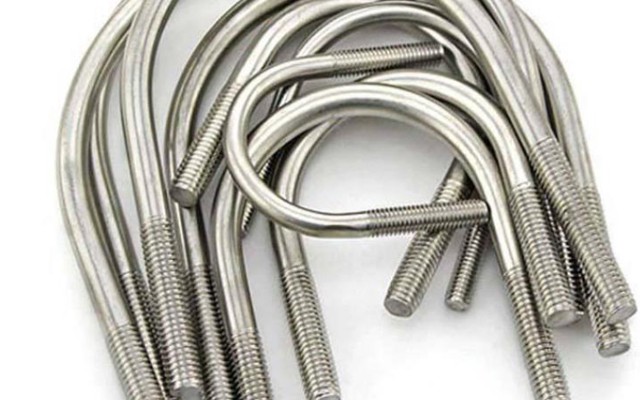

U型螺栓产品图
非标支吊架也能做
提供图纸、工况参数或现场照片，工程师进行力学计算、结构设计与样品确认后批量生产。
来图加工
按 CAD / PDF 图纸加工，支持复杂结构件与焊接件。
按工况设计
温度、压力、位移、腐蚀裕量、地震荷载等参数化设计。
材质可选
Q235B、Q345B、20#、不锈钢 304/316、合金钢等。
检测报告
随货提供材质证明、合格证、荷载试验报告（按需）。
选型与常见问答
提供图纸、工况与技术参数，工程师协助完成支吊架选型、深化与报验。
图纸深化
依据建筑 / 工艺图纸完成支吊架排布、节点设计与材料清单。
力学验算
按 GB/T 17116、HG/T 21629 等进行荷载、位移与应力验算。
标准合规
按国标、行标执行，提供材质证明与检测报告（按需）。
快速交付
标准化型材常备库存，非标件快速打样与批量交付。
Q1：保冷管托和隔热管托有什么区别？
保冷管托用于 LNG、冷冻水等低温管道，阻断冷桥、防止外表面结露，保冷层多用 PU / PIR；隔热管托用于蒸汽、热网等高温管道，减少热损与热桥，隔热层多用硅酸钙 / 纳米材料。两者选材与结构不同，按介质温度选型。
Q2：恒力与可变弹簧支吊架怎么选？
管道位移较大、要求荷载基本恒定（荷载变化率 ≤ 25%）时选恒力吊架；位移较小或允许一定荷载变化时选可变弹簧支吊架，按 GB/T 17116 计算确定。
Q3：管夹和 U 型螺栓怎么配合使用？
管夹（欧姆 / U 型 / P 型）抱箍管道，U 型螺栓将管夹固定于支架、梁或墙上，二者成套使用约束管道竖向与侧向位移；必要时加橡胶垫保护防腐层并减振。
Q4：表面处理怎么选？
室内干燥环境可用防锈漆或环氧喷涂；潮湿、地下、海洋环境建议热浸镀锌或达克罗，腐蚀严重时选用 304 / 316 不锈钢。
Q5：可以寄样或出检测报告吗？
支持样品寄送与来样定制；常规产品随货提供材质证明、合格证，弹簧支吊架可提供荷载-位移曲线与试验报告（按需）。
